發布時間：2022年10月11日 作者：德國GMC-I高美測儀（上海電勵士）

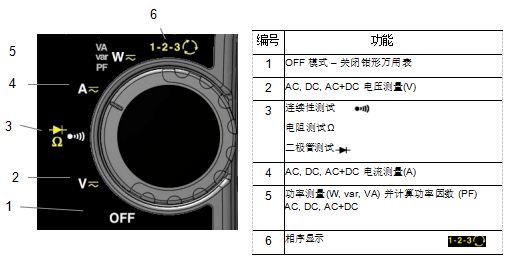

1.1 數字鉗形萬用表metraclip-88旋鈕開關功能圖解
旋鈕開關有6個功能位置。如需切換至如下 功能, 將旋鈕打到對應位置即可. 每個設置都會有提示音進行確認。 功能描述請見下表。
編號
功能
1
保存數值, 鎖定顯示
0位校準 ADC/AAC+DC/WDC/WAC+DC
對于連續性和電阻功能的引線進行電阻補償
2
選擇測量功能 (AC, DC, AC+DC)
單項或者三相測試切換
3
打開或者關閉顯示器背光
4
打開或者關閉MAX/MIN/PEAK 最大最小峰值模式 打開或者關閉 INRUSH 電流浪涌模式
5
頻率測量 (Hz), 諧波水平(THD) 功率顯示 W, VA, var 及 PF
6
打開ΔREL 模式 – 顯示相對值和差值
1.3 數字鉗形萬用表metraclip-88顯示單元
智能鉗形功率計功能
所選模式的顯示(按鍵)
顯示測量值和單位
顯示MAX/MIN/PEAK 模式
測量類型(AC 或 DC)
所有三相功率測試
所選模式的顯示 (旋鈕)
7
電量消耗顯示
1.3.1 數字鉗形萬用表metraclip-88顯示單元的標識
符號
智能鉗形功率計名稱
AC
交流電流或電壓
DC
直流電流或電壓
AC+DC
交直流電流或電壓
DREL
相對于參考值的相對值
DRef
參考值
保存數值并鎖定顯示
Max
最大真有效值
Min
最小真有效值
Peak+
最大峰值
Peak-
最小峰值
平衡的三相功率測試
V
電壓
Hz
赫茲
W
瓦特
A
安培
%
百分比
Ω
歐姆
m
毫
k
千
var
無功功率
VA
視在功率
PF
功率因數
THDf
相對于基波的總諧波畸變
THDr
相對于信號真有效值的總諧波畸變
相序顯示
引線電阻補償
連續性測試
二極管測試
始終點亮模式(關閉自動關機功能)
當超出顯示量程，O.L (過載) 標識會出現。

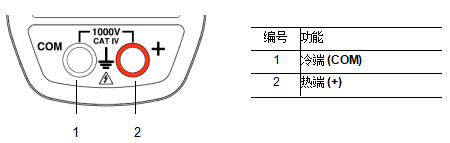

1.4 數字鉗形萬用表metraclip-88接線端子
接線端子如下圖所示：
2 數字鉗形萬用表metraclip-88產品使用方法
2.1 調試 請將儀器所配電池裝入儀器:
1. 使用螺絲刀, 逆時針旋松儀器外殼背部的電池倉蓋螺絲(編號 1) 并打開。
2. 將4顆電池放入間隔內 (編號 2), 注意極性擺放正確
3. 合上電池倉蓋并擰緊螺絲
